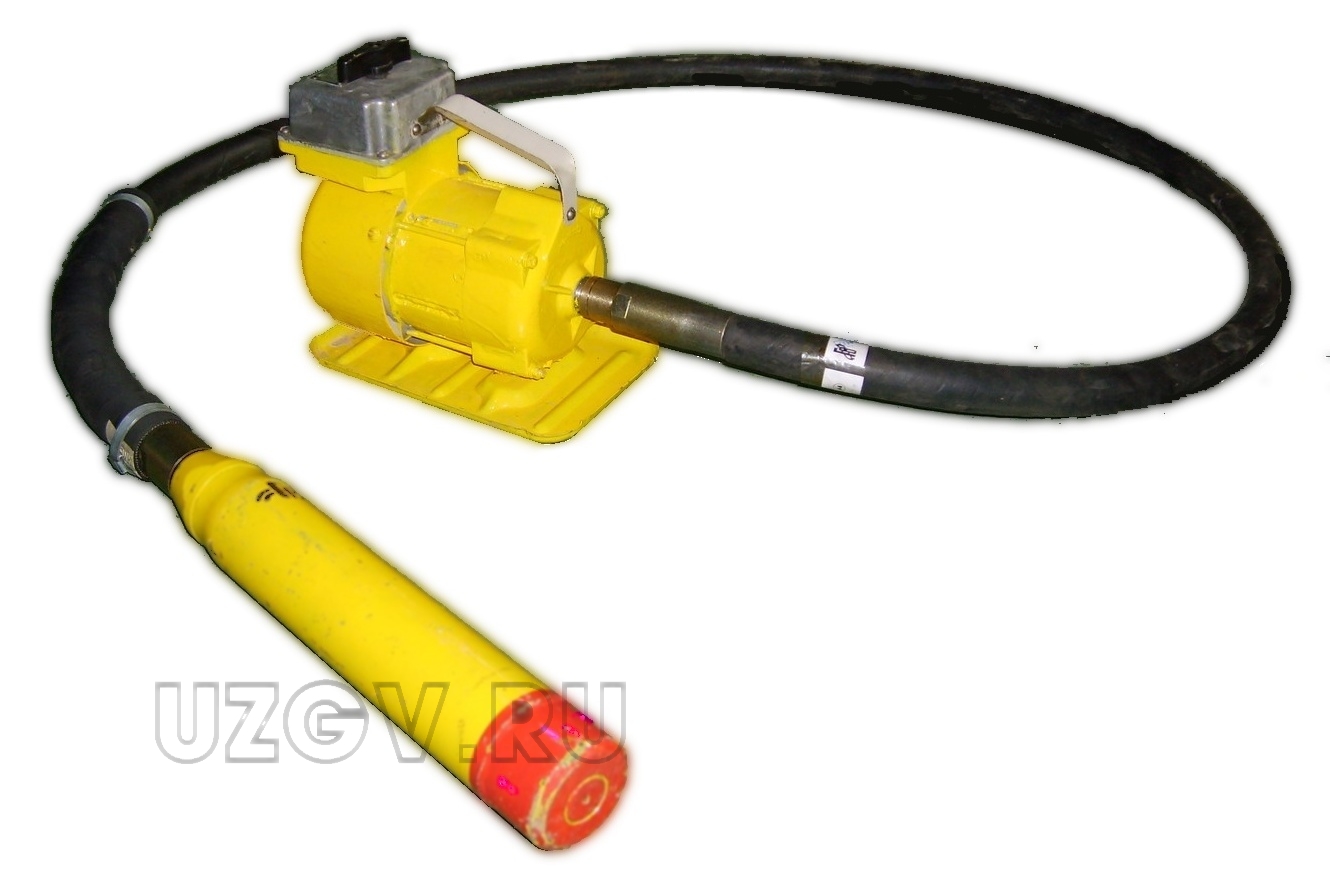

Широко известные ярославские глубинные вибраторы ИВ-113, ИВ-116, ИВ-117А используются, пожалуй, всеми строительными организациями, имеющими дело с уплотнением бетонных смесей в сложных армированных конструкциях.
С 2006 года Уфимский завод гибких валов освоил полное изготовление комплектного 3-х метрового силового гибкого вала, предназначенного для передачи крутящего момента от электродвигателя к вибронаконечнику глубинных вибраторов типа ИВ-116А и ИВ-117А.
|
|
Гибкий силовой вал ВГК14-2995 (ЭВ-260) производства нашего завода имеет усиленную резинометаллическую броню, шестислойный силовой 14-мм гибкий вал и армированную напорным рукавом муфту вибронаконечника.
|
 |
Гибкий силовой вал в разрезе со стороны вибронаконечника
 |
1. Муфта вибронаконечника.
2. Стальной гибкий силовой вал.
3. Резиновая армированная броня.
4. Наконечник вала задний.
5. Спиральная стальная броня.
6. Усиливающий напорный рукав.
|

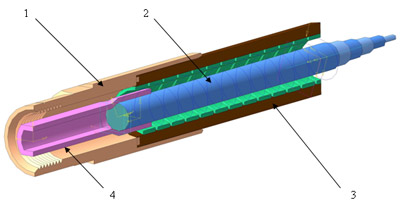

Гибкий силовой вал в разрезе со стороны электродвигателя
 |
1. Муфта электродвигателя.
2. Стальной гибкий силовой вал.
3. Резиновая армированная броня.
4. Наконечник вала передний.
|
| Технические характеристики гибкого силового вала ВГК14-2995 (ЭВ-260) |
| Диаметр стального гибкого вала |
14 мм
|
| Длина изделия |
2995 мм
|
| Направление вращения |
правое
|
| Наибольший крутящий момент |
4,5 н/м (45 кг/см)
|
| Допустимая частота вращения |
3500 об/мин
|
| Наименьший эксплуатационный радиус при изгибе |
300мм
|
| Наружный диаметр брони |
35±2мм
|
Уфимский завод гибких валов будет рад помочь Вам укомплектовать Ваши глубинные вибраторы сменными гибкими валами.
У нас имеется возможность производить поставку гибких сердечников для валов любой длины, а также производить ремонт и
замену изношенных деталей гибких валов Ваших вибраторов.
Можем предложить комплектовать Ваши вибраторы гибкими валами любой длины, бронированными напорными рукавами.
Будем рады выслушать Ваши предложения по повышению удобства в работе наших изделий.

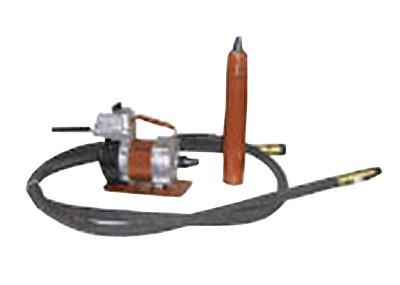

Кроме того, для обеспечения комплектности электровибраторов, можем предложить другие комплектующие.
А именно: |
|
Электродвигатель ЭВ-116А-1.0 42 V
Вибронаконечник ЭВ 117 (ø 51)
Вибронаконечник ЭВ 116(ø 76)
|
 |
