Валы гибкие проволочные типа ВС и ВУ

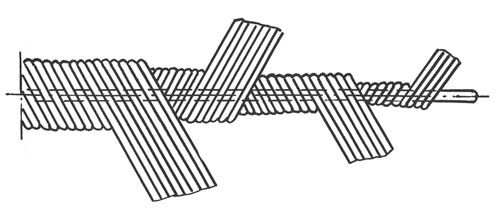

Вал силовой гибкий (ВС типа) служит для передачи крутящего момента в различных видах металлорежущих станков и также в агрегатных станках, применяемых на мебельных фабриках. Имеют большое распространение в механизированных приспособлениях и электроинструментах (для зачистки отливок, изготовления пресс-форм, зачистки внутренних поверхностей труб котлов, в электошлифовальных машинах, глубинных вибраторов и т.п.).

Основные параметры и размеры гибких проволочных валов для силовых передач соответствуют указанным в таблице.

Обозначение типоразмера вала		Диаметр вала, мм		Наибольший крутящий момент, передаваемый прямым валом, Н × м (кгс×см)	Удельный угол закручивания вала, рад/Н×м2 не более	Наименьший эксплуата-ционный радиус при изгибе, м	Масса 1м вала кг, не более
правого вращения	левого   вращения	номинал	пред. откл
ВС-3 ВС-4 ВС-6 ВС-8	ВС-3Л ВС-4Л ВС-6Л ВС-8Л	3,2 4,2 6,2 8,2	+0,1 -0,5	0,245 (2,5) 0,314 (3,2) 0,637 (6,5) 0,98 (10,0)	34,90 (200,0) 13,96 (80,0) 1,39 (8,0) 0,73 (4,2)	0,075 0,100 0,125 0,150	0,06 0,09 0,19 0,33
ВС-10 ВС-12	ВС-10Л ВС-12Л	10,0 12,0	+0,1 -0,7	1,96 (20,0) 3,92 (40,0)	0,56 (3,2) 0,28 (1,6)	0,200 0,250	0,49 0,70
ВС-16 ВС-20	ВС-16Л ВС-20Л	16,0 20,0	+0,2 -0,8	13,23 (135,0) 21,56 (220,0)	0,19 (1,1) 0,05 (0,3)	0,300 0,300	1,24 1,94
ВС-25	ВС-25Л	25,0	+0,3 -0,9	36,26 (370,0)	0,03 (0,15)	0,400	3,03
ВС-30	ВС-30Л	30,0	+0,3 -1,0	58,80 (600,0)	0,017 (0,1)	0,400	4,36

Полный средний ресурс работы валов с броней должен быть не менее 45 млн. оборотов.
Полный установленный ресурс работы валов с броней должен быть не менее 23 млн. оборотов.

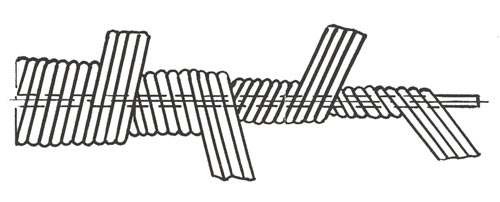

Валы для приводов управления и контроля применяются для дистанционного управления различными агрегатами, для привода тахометров, таксиметров и для других целей.

Основные параметры и размеры гибких проволочных валов для приводов управления и контроля соответствуют указанным в таблице.

Обозначение типоразмера вала		Диаметр вала, мм		Наибольший крутящий момент, передаваемый прямым валом, Н×м (кгс×см)	Удельный угол закручивания вала, рад/Н×м2 не более	Наименьший эксплуата-ционный радиус при изгибе, м	Масса 1м вала кг, не более
правого вращения	левого   вращения	номинал	пред. откл
ВУ-3 ВУ-4	ВУ-3Л ВУ-4Л	3,0 4,0	+0,2 -0,3	0,196 (2) 0,392 (4)	8,72 (50) 3,49 (20)	0,1 0,1	0,05 0,08
ВУ-6 ВУ-8	ВУ-6Л ВУ-8Л	6,1 8,3	+0,3 -0,4	1,470 (15) 3,528 (36)	0,456 (2,6) 0,35 (2,0)	0,15 0,20	0,19 0,35
ВУ-10	ВУ-10Л	10,1	+0,4 -0,5	3,920 (40)	0,12 (0,7)	0,25	0,52

Полный средний ресурс работы валов с броней должен быть не менее 650 ч работы.
Полный установленный ресурс работы валов с броней должен быть не менее 324 ч работы.
