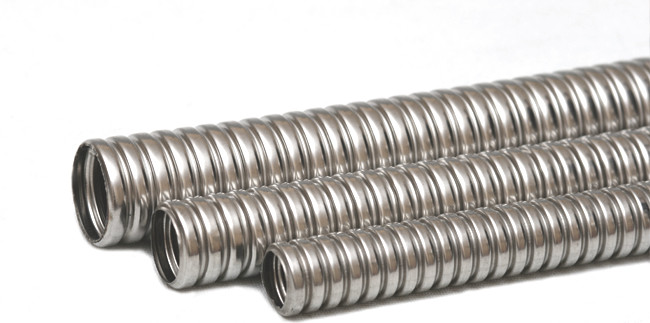

Рукава негерметичные нержавеющие типа Р3-Н, Р3-Н-Х, Р3-Н-А

Рукава изготавливаются как комплектующие изделия и предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата, категории размещения соответственно 1 и 5 по ГОСТ 15150-69.

         По конструктивным особенностям рукава разделяются на:

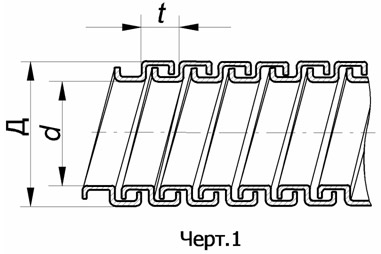

  - без уплотнения (Черт 1)- без обозначения

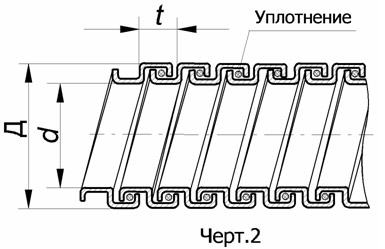

  - с уплотнением (Черт 2)
     - с хлопчатобумажным уплотнением - Х
     - с асбестовым уплотнением - А

Пример условного обозначения:
Рукав из стальной нержавеющей ленты с хлопчатобумажным уплотнением,  диаметром условного прохода 32 мм, исполнения У, категории размещения 1:
Рукав РЗ-Н-Х-32 У1 ТУ4833-008-00239971-2001.

Рукава с нормальным шагом навивки для климатического исполнения Т должны быть изготовлены – из нержавеющей ленты без уплотнения или с асбестовым уплотнением.

Основные параметры и размеры рукавов по ТУ4833-008-00239971-2001 соответствуют указанным в таблице:

Диаметр условного прохода, мм	Наименьший внутренний диаметр, d,      мм	Наибольший наружный диаметр, Д,     мм	Наименьший эксплуатационный радиус при изгибе, мм	Разрывное усилие, Н(кгс), не менее	Масса 1 м, кг, не более
6	5,5	9,7	35	294,2(30)	0,11
8	7,8	11,6	40	392,3(40)	0,14
10	9,5	13,9	55	441,3(45)	0,16
12	10,9	15,9	75	686,5(70)	0,19
15	13,9	18,9	75	784,5(80)	0,23
18	16,9	21,9	90	833,5(85)	0,26
20	18,7	24,0	90	980,7(100)	0,30
22	20,7	26,0	110	980,7(100)	0,38
25	23,7	30,8	110	1078,7(110)	0,55
32	30,4	38,0	150	1274,8(130)	0,63
38	36,4	44,0	180	1471,0(150)	0,75
50	48,0	58,7	245	2451,7(250)	1,3
60	58,0	68,0	290	2451,7(250)	1,4

По согласованию с потребителем рукава могут быть изготовлены с иными параметрами и размерами или с применением лент из других материалов по специально разработанной конструкторской документации.

Средний срок сохраняемости рукавов устанавливается  42 месяца – для рукавов из стальной нержавеющей ленты.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
1. Рукава с защитными металлическими покрытиями должны работать в условиях, исключающих контактирование их с агрессивными средами и газами, вызывающими коррозию рукавов.
2. Не допускаются механические давления и удары по поверхности рукавов, которые могут вызвать их смятие и разрушение.
3. Не рекомендуется производить сварку рукавов.
4. Рукава должны эксплуатироваться с радиусами изгиба не менее указанных в таблице.

УСЛОВИЯ ПОСТАВКИ РУКАВОВ
Металлорукав нержавеющий купить можно в бухтах, суммарной длиной, указанной в таблице.

Ниже указана вместимость трех тонного железнодорожного контейнера для каждого диаметра рукавов:

По спец заказу рукава могут поставляться мерными отрезками или кратными длинами.
Нержавеющий металлорукав, поставляемый мерными отрезками длиной до 2 м, упаковывается в пачки в распрямленном виде.
