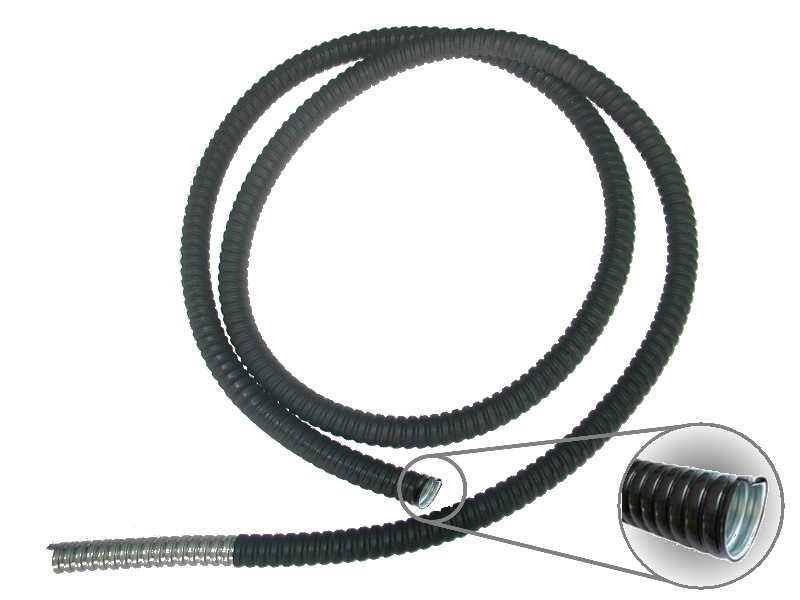

Рукава (трубопроводы) гибкие металлические с полимерным покрытием типа р3 ЦП (далее по тексту «рукава»), применяют для защиты электропроводов, кабелей и других подобных изделий от механических повреждений, влаги, для отвода газов с температурой до +70оС и других аналогичных условий.
Рукава изготавливаются как комплектующие изделия и предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата, категории размещения соответственно 1 и 5 по ГОСТ 15150-69. |
Пример условного обозначения:
Рукав из стальной оцинкованной ленты с полимерным покрытием, с диаметром условного прохода 18 мм, исполнения У, категории размещения 1:
Рукав Р3-ЦП-18У1 ТУ 4833-009-00239971-2005
Рукава для наложения покрытия должны соответствовать ТУ 4833-008-00239971-2001 или ТУ 4833-019-29124208-00. В качестве покрытия применяется пластикат поливинилхлоридный для изоляции и защитных оболочек типа ИО или О ГОСТ 5960-72. Металлорукав Рз ЦП имеет черный цвет полимерного покрытия. Другие цвета оговариваются при заказе.
Основные параметры и размеры рукавов соответствуют указанным в таблице.
|
Диаметр
условного
прохода
|
Наименьший внутренний диаметр, d
|
Наибольший наружный диаметр, Днар
|
Наименьший эксплутационный радиус изгиба
|
Разрывное усилие Н(кгс) не менее
|
Масса 1м, не более
|
|
10
|
9,5
|
15,9
|
55
|
353,1 (36)
|
0,23
|
|
12
|
10,5
|
17,9
|
75
|
549,2 (56)
|
0,25
|
|
15
|
13,9
|
20,9
|
627,6 (64)
|
0,30
|
|
18
|
16,9
|
23,9
|
90
|
666,8 (68)
|
0,36
|
|
20
|
18,7
|
26,0
|
784,6 (80)
|
0,39
|
По согласованию с потребителем рукава могут быть изготовлены с иными параметрами и размерами или с применением других материалов по специально разработанной конструкторской документации.
Цвет полимерного покрытия оговаривается при заказе.
Средний срок сохраняемости рукавов устанавливается 48 месяцев.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
1. Рукава с полимерной оболочкой могут эксплуатироваться на открытом воздухе с категорией размещения 1 по ГОСТ 15150-69.
2. Не допускаются механические давления и удары по поверхности рукавов, которые могут вызвать повреждения оболочки, смятие и разрушение рукавов.
3. Не рекомендуется производить сварку рукавов.
4. Рукава должны эксплуатироваться с радиусами изгиба не менее указанных в таблице.
УСЛОВИЯ ПОСТАВКИ РУКАВОВ
Рукава сворачиваются в бухты суммарной длиной не более 100м. Отклонения по длине рукавов в бухте не должны превышать +2%.
