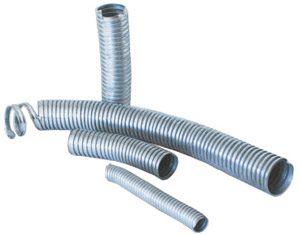

Рукава изготавливаются как комплектующие изделия и предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата, категории размещения соответственно 1 и 5 по ГОСТ 15150-69. |
По конструктивным особенностям рукава разделяются на:
- нормальной конструкции - без обозначения (4833-008-00239971-2001)
- облегченные (ТУ 4833-011-00239971-2007)
- с нормальным шагом - без обозначения
- с увеличенным шагом – Ш

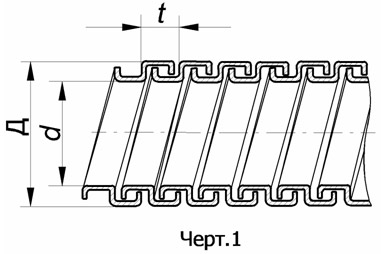

- без уплотнения (Черт 1)- без обозначения

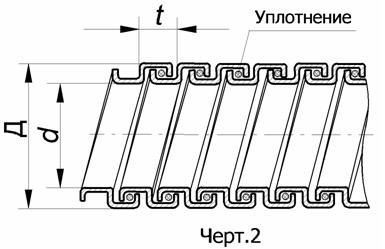

- с уплотнением (Черт 2)
- с хлопчатобумажным уплотнением - Х
- с асбестовым уплотнением - А
Пример условного обозначения:
Рукав из стальной оцинкованной ленты с хлопчатобумажным уплотнением, с нормальным шагом навивки, диаметром условного прохода 32 мм, исполнения У, категории размещения 1:
Рукав РЗ-Ц-Х-32 У1 ТУ4833-008-00239971-2001.
То же с асбестовым уплотнением и увеличенным шагом навивки:
Рукав РЗ-Ц-А-32 У1 ТУ4833-011-00239971-2007.
Рукава с нормальным шагом навивки должны быть изготовлены для климатического исполнения "У" из стальной оцинкованной, стальной луженой ленты без уплотнения, с хлопчатобумажным или асбестовым уплотнением; для климатического исполнения "Т" – из нержавеющей ленты без уплотнения или с асбестовым уплотнением.
Основные параметры и размеры рукавов по ТУ4833-008-00239971-2001 соответствуют указанным в таблице:
|
Диаметр условного прохода,
мм
|
Наименьший внутренний диаметр,
d, мм
|
Наибольший наружный диаметр,
Д, мм
|
Наименьший эксплуатационный радиус при изгибе, мм
|
Разрывное усилие, Н(кгс),
не менее
|
Масса
1 м, кг,
не более
|
|
6
|
5,5
|
9,7
|
35
|
294,2(30)
|
0,11
|
|
8
|
7,8
|
11,6
|
40
|
392,3(40)
|
0,14
|
|
10
|
9,5
|
13,9
|
55
|
441,3(45)
|
0,16
|
|
12
|
10,9
|
15,9
|
75
|
686,5(70)
|
0,19
|
|
15
|
13,9
|
18,9
|
75
|
784,5(80)
|
0,23
|
|
18
|
16,9
|
21,9
|
90
|
833,5(85)
|
0,26
|
|
20
|
18,7
|
24,0
|
90
|
980,7(100)
|
0,30
|
|
22
|
20,7
|
26,0
|
110
|
980,7(100)
|
0,38
|
|
25
|
23,7
|
30,8
|
110
|
1078,7(110)
|
0,55
|
|
32
|
30,4
|
38,0
|
150
|
1274,8(130)
|
0,63
|
|
38
|
36,4
|
44,0
|
180
|
1471,0(150)
|
0,75
|
|
50
|
48,0
|
58,7
|
245
|
2451,7(250)
|
1,3
|
|
60
|
58,0
|
68,0
|
290
|
2451,7(250)
|
1,4
|
Рукава с увеличенным шагом изготавливаются из жести электролитически оцинкованной марки ЭОЦ по
ТУ4833-011-00239971-2007 и применяются для условий эксплуатации, при которых перемещение их после монтажа не предусматривается.
Основные параметры и размеры рукавов по ТУ4833-011-00239971-2007 соответствуют указанным в таблице:
|
Диаметр условного прохода,
мм
|
Наименьший внутренний диаметр,
d, мм
|
Наибольший наружный диаметр,
Д, мм
|
Наименьший эксплуата-
ционный радиус при изгибе, мм
|
Разрывное усилие, Н(кгс),
не менее
|
Масса
1 м, кг,
не более
|
|
10
|
9,5
|
13,9
|
55
|
245,3(25)
|
0,15
|
|
12
|
10,9
|
15,9
|
75
|
343,4(35)
|
0,17
|
|
15
|
13,9
|
18,9
|
75
|
392,4(40)
|
0,21
|
|
18
|
16,9
|
21,9
|
90
|
441,5(45)
|
0,26
|
|
20
|
18,7
|
24,0
|
90
|
490,5(50)
|
0,28
|
|
22
|
20,7
|
26,0
|
110
|
490,5(50)
|
0,32
|
|
25
|
23,7
|
30,8
|
110
|
539,6(55)
|
0,46
|
|
32
|
30,4
|
38,0
|
150
|
637,7(65)
|
0,62
|
|
38
|
36,4
|
44,0
|
180
|
735,8(75)
|
0,68
|
|
50
|
48,0
|
58,7
|
245
|
1226,5(125)
|
0,91
|
По согласованию с потребителем рукава могут быть изготовлены с иными параметрами и размерами или с применением лент из других материалов по специально разработанной конструкторской документации.
Средний срок сохраняемости на металлорукав рз цх, рз-ц, Р3-ЦА составляет 24 месяца.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
1. Рукава с защитными металлическими покрытиями должны работать в условиях, исключающих контактирование их с агрессивными средами и газами, вызывающими коррозию рукавов.
2. Не допускаются механические давления и удары по поверхности рукавов, которые могут вызвать их смятие и разрушение.
3. Не рекомендуется производить сварку рукавов.
4. Рукава должны эксплуатироваться с радиусами изгиба не менее указанных в таблице.
УСЛОВИЯ ПОСТАВКИ РУКАВОВ
Рукава сворачиваются в бухты суммарной длиной указанной в таблице.
|
Диаметр условного прохода рукава, мм
|
Длина рукава в бухте, м
|
Отклонения по длине рукава в бухте, %
|
|
6
|
100
|
±2
|
|
8
|
75…100
|
|
10…12
|
50…100
|
|
15…25
|
40…50
|
|
32…38
|
25
|
|
50…60
|
20
|
|
75
|
10
|
Ниже указана вместимость трех тонного железнодорожного контейнера для каждого диаметра рукавов:
|
6
|
8
|
10
|
12
|
15
|
18
|
20
|
22
|
25
|
32
|
38
|
50
|
|
16
|
14
|
22
|
15
|
10
|
6
|
5,5
|
4,5
|
3,2
|
2,5
|
1,7
|
1
|
По спец заказу рукава могут поставляться мерными отрезками или кратными длинами.
Рукава РЗ Ц, р3 цх, Р3 ЦА, поставляемые мерными отрезками длиной до 2 м, упаковываются в пачки в распрямленном виде.
|
